HVM立式磨

發布日期：2019-07-20 瀏覽次數：2755

HVM型立式磨粉機是在廣泛吸收國內外各種立式磨粉機先進技術和借鑒大量工程運用經驗基礎上，經過潛心研究，設計開發出的一種安全、環保、節能、高效，同時集烘干、粉磨、選粉、輸送功能為一體的先進粉磨設備。設備的主要性能和經濟技術指標達到國際先進水平。

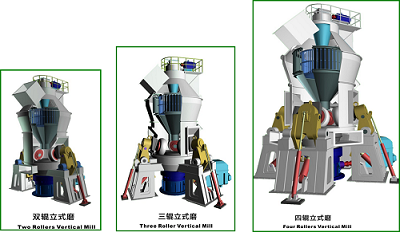

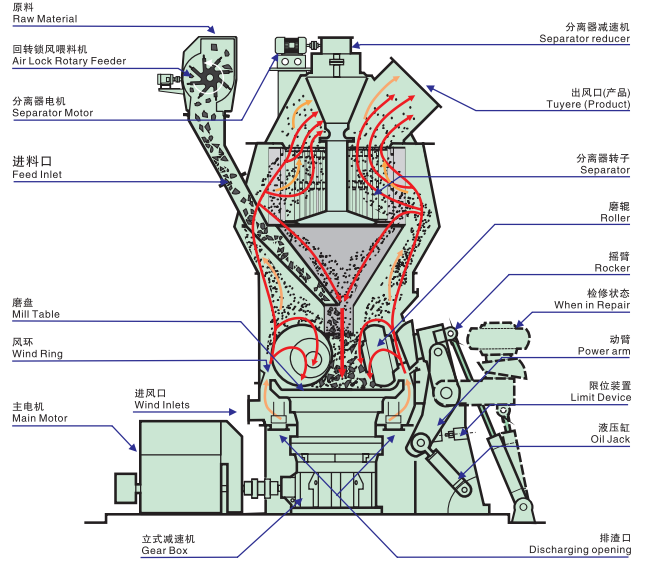

工作原理：電動機通過減速機帶動磨盤轉動，物料從進料口落在磨盤中央，同時熱風從進風口進入磨內。在離心力作用下，物料向磨盤邊緣移動，經過磨盤上的環行槽時受到磨輥的碾壓而粉碎，粉碎后的物料在磨盤邊緣被風環處高速氣流帶起，大顆粒直接落到磨盤上重新粉磨，氣流中的物料經過動靜態分離器時，在旋轉轉子的作用下，粗粉落在磨盤上再次粉磨，合格細粉隨氣流一起出磨，在收粉裝置中收集，即為產品。含有水分的物料在與熱氣體的接觸過程中被烘干，達到所要求的產品水分。

產品主要特點

1.高效節能：

（1）粉磨效率高，能耗低，和球磨機相比較，能耗低40%-50%；

（2）單機生產能力大，可利用低谷電；

（3）立式磨技術及裝備是大力倡導的節能降耗新技術，有利于提升企業在本區域乃至全國粉體行業領域的競爭實力；

2.維護方便，運營成本低：

（1）磨輥可用液壓裝置翻出機外，更換輥套襯板及磨機檢修空間大，檢修作業十分方便；

（2）磨輥輥套能翻面使用，延長了耐磨材料的使用壽命；

（3）開機前無需在磨盤上布料，并且磨機可空載啟動，免除開機難的煩惱；

（4）磨耗低，磨輥、磨盤襯板采用特殊材質，使用壽命長；

（5）自動化程度高：自動控制技術采用了德國Siemens系列PLC，配備自動控制系統，可實現遠程控制，操作簡便，車間基本可實現無人作業，節約運營成本；

3.綜合投資成本低：

集破碎、干燥、粉磨、輸送于一體，工藝流程簡單，系統設備少，結構布局緊湊，占地面積小，僅為球磨機的50%，可露天布置，建筑成本低，直接降低了企業投資費用。

4.產品質量穩定：

（1）料在磨粉機內停留的時間短，易于對產品粒度分布和成分進行檢測，產品質量穩定；

（2）產品顆粒形態均勻、粒度分布窄、流動性好，產品適應性強。

5.可靠性高

（1）采用磨輥限位裝置，避免磨機工作時間因斷料而產生的劇烈震動；

（2）采用新型磨輥密封裝置，密封更加可靠，并且無需密封風機，進一步降低磨內氧含量，抑爆性能更加優異。

6.環保：

（1）HVM立式磨粉機整個系統震動小，噪音低；

（2）系統整體密封，全負壓運行，無粉塵外溢，基本可實現無粉塵車間。

應用領域

HVM型立式磨粉機憑借以其科學合理的設計和獨特的結構優點，廣泛適用于各行各業各類型物料的粉磨，所粉磨的物料從高濕到干物料，從異常難磨到易磨的物料，產品細度從粗到細，所處理的粉體類型豐富，涉及的行業眾多：

①粉磨物料水分：從含水20-30%（如電石渣、褐煤、白堊土等）物料到含水小于1%（水泥熟料等）的物料，物料適應性強；

②粉磨物料的易磨性：從異常難粉磨的（如石英砂、鋼渣、礦渣、葉臘石、鐵礦石等）到易粉磨的（如石膏、方解石等）；

③粉磨產品細度：從2～5mm （如新型墻材行業制磚原料、建筑業制砂粉磨頁巖等）到15um通過率97%（如造紙、化工行業粉磨重鈣等），產品細度粗細控制簡單、容易；

HVM立式磨粉機應用的行業：建材、電力、鋼鐵、能源、熱力、化工、煤化工、有色冶金，石灰窯，礦物加工等行業。

HVM立式磨粉機可以處理的物料：鐵氧體、爐渣、礦渣、水泥、金剛石、鐵礦、鉻礦、錳礦、金礦、銅礦、鋁礦、鉛鋅礦、鉭鈮礦、多金屬礦、鎳礦、鋁礬土、碳化硅、鈦白粉、滑石、膨潤土、方解石、高嶺土、石墨、云母、硅灰石、長石、白云石、葉蠟石、石英砂、螢石、石灰石、有機硅、鋰灰石、頁巖、火山灰、煤等。

HVM煤粉立式磨規格、技術參數表

型號規格	HVM1100M	HVM1250M	HVM1300M	HVM1400M	HVM1500M
產量	5～8 t/h	8~10 t/h	10~12 t/h	12~15 t/h	15~20 t/h
主電機功率	90 kW	110/132 kW	185/200 kW	200/220 kW	220/250 kW
原煤水分	<15%
煤粉細度	R0.08=2%～12%
煤粉水分	≤1%(在滿足烘干要求的前提下)
型號規格	HVM1700M	HVM1900M	HVM2200M	HVM2400M	HVM2800M
產量	20~25 t/h	25~35 t/h	35~45 t/h	45~55 t/h	70~90t/h
主電機功率	315/355 kW	400/450 kW	450/500 kW	560/630 kW	900/1120kW
說明	注：1、原煤哈氏可磨性系數≥55； 2、可用于粉磨無煙煤，煤粉細度(R0.08) ≤3%（但產量相應會降低。）

HVM煤粉立式磨規格、技術參數表（冶金、熱力、能源行業）

型號規格	HVM800M	HVM1100M	HVM1250M		HVM1300M		HVM1400M		HVM1500M
產量	3～5 t/h	7～10 t/h	9~12 t/h		13~17 t/h		14~19 t/h		18~24 t/h
主電機功率	45/55 kW	90/110 kW	110/132 kW		185/200 kW		200/220kW		220/250 kW
原煤水分	<15%
煤粉細度	R0.08=10%～15%(高爐噴煤用煤粉細度：200目 80%通過)
煤粉水分	1%～6%(在滿足烘干要求的前提下)
型號規格	HVM1700M	HVM1900M		HVM2200M		HVM2400M		HVM2800M
產量	23~30 t/h	29~36 t/h		36~45 t/h		45~55 t/h		70~90 t/h
主電機功率	280/315 kW	355/400 kW		450/500 kW		560/630 kW		900/1120kW
說明	注：原煤哈氏可磨性系數HGI：55～70

HVM型高細立式磨規格、技術參數表（電力脫硫）

型號規格	HVM1250X	HVM1300X	HVM1500X	HVM1700X	HVM1900X	HVM2400X	HVM2600X	HVM2800X
產量	6~9 t/h	9~13 t/h	15~20 t/h	20~25 t/h	26~32 t/h	36~40 t/h	45～55 t/h	56~80 t/h
入磨物料水分	≤5%
石灰石粉細度	325目(44um)90%通過
主電機功率	110/132 kW	185/200 kW	250/280 kW	355/400 kW	450/500 kW	560/630 kW	710/ 800kW	1120/ 1250kW
說明	注：石灰石易磨性(Bond)指數：≤13kWh/t

HVM型高細度立式磨規格、技術參數表（非金屬礦、化工等行業）

型號規格	HVM800X	HVM1250X	HVM1300X	HVM1500X	HVM1700X	HVM1900X	HVM2400X	HVM2800X
產量	1~3 t/h	2~7 t/h	3~10 t/h	4~15 t/h	6~22 t/h	7.5~25 t/h	9~38 t/h	11~45 t/h
入磨物料水分	≤5%
產品細度	（10~40um）97%
產品水分	≤1%
主電機功率	55 kW	132 kW	180 kW	250 kW	355/400 kW	450 kW	560/630 kW	710 kW
說明	注：1.以上技術指標以莫氏硬度3~4的物料為基準 2.產品細度可以達到10微米(1250目)

HVM型粗粉立式磨規格、技術參數表（礦物加工等行業）

型號規格	HVM1100K	HVM1250K	HVM1300K	HVM1500K	HVM1700K	HVM1900K	HVM2200K	HVM2400K	HVM2800K
產量	5～7 t/h	7～10 t/h	11～13 t/h	14～18 t/h	20～25 t/h	28～35 t/h	35～45 t/h	45～50 t/h	65～80 t/h
物料水分	≤15%
產品細度	100目(150μm)90%通過
產品水分	≤3%(在滿足烘干要求的前提下)
主電機功率	90/110 kW	132/160 kW	200/220kW	250/280 kW	355/400 kW	500/560 kW	630/710kW	710/800 kW	1120/1250kW
說明	注：礦物的易磨性(Bond)指數：≤22kWh/t
